XtraDrain Heather

Секој детал на системот за одводнување ACO XtraDrain е дизајниран да обезбеди удобност и лесна употреба. Екстремно високо квалитетен композитен материјал нуди и мала тежина и висока стабилност.

ACO XtraDrain

Лесен систем за одводнување:

  • Канал од композитен материал со мала тежина

  • Различни ширини и заштитни рабови

  • V-фигуративен дел за подобра хидраулика и ефект за самочистење

  • Богат избор од решетки: леано железо, не'рѓосувачки или поцинкован челик, композитен материјал

  • Клас на оптеретување A15 – D400, БДС EN 1433

ACO Drainlock

Уживајте во целосна слобода на дизајн со широк спектар на решетки од различни дизајни, бои и материјали - леано железо, композитен материјал, не'рѓосувачки челик или поцинкован челик.


Иновативната технологија на производство на АСО овозможува реализација на различни визии, богати со идеи и индивидуалност. Архитектите имаат слобода да ги изберат решетките за одводните канали, а со тоа да постигнат карактеристични акценти и да создадат уникатен дизајн кој одговара на специфичниот проект. Во исто време, се гарантира оптимална дренажа и отпорност.

YouTube Thumbnail MultiLine
ACO Drain Визуализатор
Композитен канал за одводнување со композитен или поцинкован заштитен раб
Композитен канал за одводнување со композитен или поцинкован заштитен раб
Шахта за собирање со кошница за едри отпадоци и адаптор за поврзување
Шахта за собирање со кошница за едри отпадоци и адаптор за поврзување
Предна плоча за почеток и крај на канал
Предна плоча за почеток и крај на канал
Решетка од композитен материјал, леано железо, не'рѓосувачки или поцинкован челик
Решетка од композитен материјал, леано железо, не'рѓосувачки или поцинкован челик
Адаптор за вертикално празнење
Адаптор за вертикално празнење
Предна плоча за хоризонтално празнење
Предна плоча за хоризонтално празнење

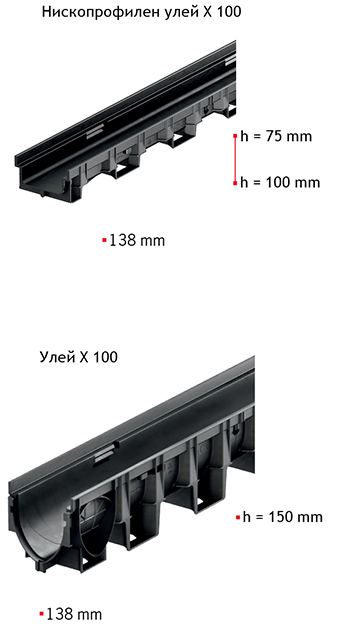

Номинална димензија 100
Номинална димензија 100

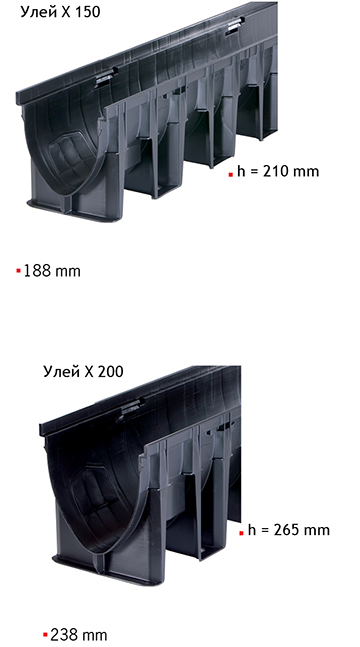

Номинални димензии 150, 200
Номинални димензии 150, 200
Брошура ACO XtraDrainpdf
Каталог на продукти ACOXtraDrainpdf
X100
Наклон0%0.50%1%
Должина на делот
L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]
q [l/s/m]
3.700.74
3.460.35
3.300.22
3.140.16
3.020.12
2.910.10
2.840.08
2.720.07
2.660.06
2.580.05

Q [l/s]
q [l/s/m]
4.750.95
5.100.51
5.330.36
5.500.28
5.630.23
5.730.19
5.810.17
5.880.15
5.920.13
5.950.12

Q [l/s]
q [l/s/m]
5.471.09
6.160.62
6.600.44
6.920.35
7.150.29
7.350.25
7.520.21
7.600.19
7.740.17
7.800.16
X100 - нископрофилен
h=7.5 cm
Наклон0%0.50%1%
Должина на делот
L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]
q [l/s/m]
0.580.116
0.530.053
0.490.033
0.450.023
0.420.017
0.400.013
0.380.011
0.370.009
0.350.008
0.340.007

Q [l/s]
q [l/s/m]
0.990.198
1.100.110
1.160.077
1.190.060
1.220.049
1.240.041
1.250.036
1.260.032
1.270.028
1.280.026

Q [l/s]
q [l/s/m]
1.230.246
1.420.142
1.530.102
1.540.077
1.540.062
1.540.051
1.540.044
1.540.039
1.540.034
1.540.031
X100 - нископрофилен
h=10 cm
Наклон0%0.50%1%
Должина на делот
L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]
q [l/s/m]
1.580.316
1.460.146
1.370.091
1.300.065
1.240.050
1.180.039
1.140.033
1.100.028
1.060.024
1.030.021

Q [l/s]
q [l/s/m]
2.270.454
2.500.250
2.640.176
2.740.137
2.800.112
2.850.095
2.880.082
2.910.073
2.940.065
2.970.059

Q [l/s]
q [l/s/m]
2.740.548
3.140.314
3.360.224
3.520.176
3.670.147
3.770.126
3.820.109
3.900.098
3.900.087
4.000.080
X150
Наклон0%0.50%1%
Должина на делот
L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]
q [l/s/m]
9.001.80
8.600.86
8.250.55
8.000.40
7.750.31
7.500.25
7.350.21
7.120.18
6.980.16
6.800.14

Q [l/s]
q [l/s/m]
11.002.20
11.801.18
12.380.83
12.900.65
13.250.53
13.620.45
13.830.40
14.000.35
14.180.32
14.350.29

Q [l/s]
q [l/s/m]
12.502.50
14.001.40
15.401.03
16.000.80
16.580.66
17.070.57
17.500.50
18.000.45
18.230.41
18.500.37
X200
Наклон0%0.50%1%
Должина на делот
L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]
q [l/s/m]
18.503.70
17.701.77
17.101.14
16.580.83
16.250.65
15.900.53
15.580.45
15.200.38
14.980.33
14.750.30

Q [l/s]
q [l/s/m]
21.754.35
23.002.30
24.151.61
25.001.25
26.001.04
26.490.88
27.090.77
27.600.69
27.900.62
28.500.57

Q [l/s]
q [l/s/m]
24.104.82
26.902.69
28.951.93
30.601.53
32.001.28
33.001.10
33.950.97
34.800.87
35.550.79
36.000.72

ACO XtraDrain библиотека
ACO XtraDrain 100 библиотекаpdfdwg
ACO XtraDrain 150 библиотекаpdfdwg
ACO XtraDrain 200 библиотека pdfdwg
ACO XtraDrain 100
ACO XtraDrain 100 канал со раб од композитен материјалpdfdwg
ACO XtraDrain 100 канал со раб од поцинкован челикpdfdwg
ACO XtraDrain 100 нископрофилен канал со раб од композитен материјалpdfdwg
ACO XtraDrain 100 нископрофилен канал со раб од поцинкован челикpdfdwg
ACO XtraDrain 100 шахта за собирање на вода со воден затвор
со канал со раб од композитен материал		pdfdwg
ACO XtraDrain 100 шахта за собирање на вода со воден затвор
со канал со раб од поцинкован челик		pdfdwg
ACO XtraDrain 150
ACO XtraDrain 150 канал со раб од композитен материјал pdfdwg
ACO XtraDrain 150 канал со раб од поцинкован челикpdfdwg
ACO XtraDrain 150 водосъбирателна шахта с воден затвор
с улей с ръб от композитен материал		pdfdwg
ACO XtraDrain 150 водосъбирателна шахта с воден затвор
с улей с ръб от поцинкована стомана		pdfdwg
ACO XtraDrain 200
ACO XtraDrain 200 канал со раб од композитен материјалpdfdwg
ACO XtraDrain 200 канал со раб од поцинкован челикpdfdwg
ACO XtraDrain 200 водосъбирателна шахта с воден затвор
с улей с ръб от композитен материал		pdfdwg
ACO XtraDrain 200 водосъбирателна шахта с воден затвор
с улей с ръб от поцинкована стомана		pdfdwg
АСО Општи упатства за инсталацијаpdf

ACO XtraDrain канал со заштитен раб од композитен материјал, класа С250,

детали за инсталација во бетонски површински слој

pdfdwg
ACO XtraDrain канал со заштитен раб изработен од поцинкован челик, класа D400,
детали за инсталација во бетонски површински слој		pdfdwg
ACO XtraDrain канал со заштитен раб од композитен материјал, класа С250,
детали за инсталација во површински слој од асфалт		pdfpdf
ACO XtraDrain канал со заштитен раб изработен од поцинкован челик, класа D400,
детали за инсталација во површински слој од асфалт		pdfdwg
ACO XtraDrain канал со заштитен раб од композитен материјал, класа С250,
детали за инсталација во калдрма		pdfdwg
ACO XtraDrain канал со заштитен раб изработен од поцинкован челик, класа D400,
детали за инсталација во калдрма		pdfdwg
ACO XtraDrain X100Cpdfdocx
ACO XtraDrain X100C низок профил на канал h=7.5 cmpdfdocx
ACO XtraDrain X100C низок профил на канал h=10 cmpdfdocx
ACO XtraDrain X100Spdfdocx
ACO XtraDrain X100S низок профил на канал h=7.5 cmpdfdocx
ACO XtraDrain X100C низок профил на канал h=10 cmpdfdocx
ACO XtraDrain X150Cpdfdocx
ACO XtraDrain X150Spdfdocx
ACO XtraDrain X200Cpdfdocx
ACO XtraDrain X200Spdfdocx
Declaration of performance ACO XtraDrainpdf
